CAD机械版怎么让调出的零件遮挡后面的图形
在CAD机械版中进行装配图设计时，您是否遇到过这样的困扰：新调用的标准件（如螺栓、螺母）总是“藏”在现有部件后面，导致视图层次混乱，无法直观展示装配关系？这并非错误，而是软件默认的显示顺序所致。本文将直接为您揭示核心技巧：通过调整绘图顺序 或利用 “前置/后置”图层工具，快速控制任意零件的显示优先级，让关键零件清晰置顶，瞬间理顺图纸的视觉逻辑。接下来，让我们一起看看吧。
问题描述：
从零件库调用的零件，如何可以遮挡零件后面的图形？
步骤指引：

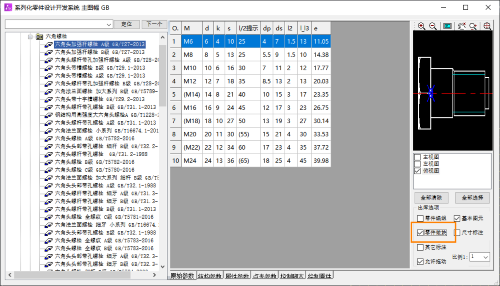

1.在插入零件时选中【零件做块】选项，如下图所示，这样插入的零件是块对象；

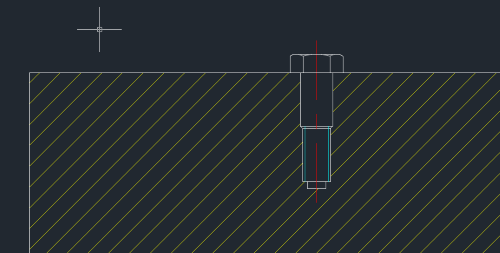

2.点击菜单【扩展工具-图块工具-图块断线】（【BLOCKBREAK】命令），点击【选择以插入图块】，选择零件块，即可达到遮挡后面图形的效果。
以上就是本篇文章的全部内容，希望对你有所帮助！
